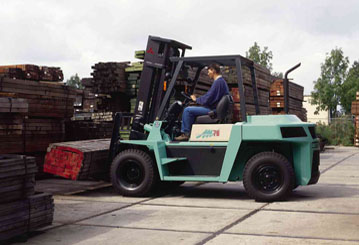

Mitsubishi. Серия FD60 (6 тонн). Дизель
Стандартная комплектация:
- Мачта Симплекс - двухступенчатая без спец. своб. хода;
- Двигатель - дизельный - 70.0 кВт (S6S) - 4996см3, 100.0 кВт (6D16-T) - 7545см3;
- Трансмиссия автоматическая;
- Тормоза гидравлические;
- Шины пневматические;
- Вилы 1220мм;
- Гидрораспределитель двухсекционный;
- Полное освещение;
- Руководство по эксплуат. и обслуж. на русск. яз.;
- Каталог запчастей
Характеристики | |||
Производитель | Mitsubishi | ||
Модель | FD60 | ||
Привод (Электро, Дизель, Газ, Бензин) | Дизель | ||
Оператор (сопровожд., стоя, сидя) | Сидя | ||
Номинальная грузоподъемность | Q | т | 6.0 |
Центр Тяжести (ЦТ) | c | мм | 600 |
Расстояние от оси опорных колес до спинки вил | x | мм | 585 |
Колесная база | y | мм | 2300 |
Веса | |||
Масса погрузчика, без груза /с АКБ | кГ | 8715 | |
Нагрузки на оси с номинальным грузом, перед. /задн. | кГ | 13255/1460 | |
Нагрузки на оси без груза, перед /задн. | кГ | 4160/4555 | |
Колёса, Шасси | |||
Шины V=массив, L=пневмо, SЕ=суперэластик -перед./задн. | L/L | ||
Размеры шин, передние | 8.25 - 15 (12PR) | ||
Размеры шин. задние | 8.25 - 15 (12PR) | ||
Число колес, перед. /задн. (х=ведущие) | 4x/2 | ||
Колея по центрам шин, передние | b10 | мм | 1650 |
Колея по центрам шин, задние | b11 | мм | 1650 |
Размеры | |||
Наклон мачты, вперед/назад | a/b | 6/12 | |
Высота опущенной мачты | h1 | мм | 2720 |
Cвободный ход | h2 | мм | 200 |
Высота подъема вил | h3 | мм | 4000 |
Рабочая высота | h4 | мм | 5280 |
Высота до защитной крыши | h6 | мм | 2420 |
Высота сиденья | h7 | мм | 1320 |
Высота буксирного устройства | h10 | мм | 485 |
Общая длина | l1 | мм | 4810 |
Длина до спинки вил (включая толщину вил) | l2 | мм | 3590 |
Общая ширина | b1/b2 | мм | -/2175 |
Размеры вил (толщина / ширина / длина) | s/e/l | мм | 60x150x1220 |
Каретка no DIN 15 173 А/B/ нет | IV A/нет | ||
Ширина вилочной каретки | b3 | мм | 1780 |
Дорожный просвет под мачтой, с грузом | m1 | мм | 140 |
Дорожный просвет в центре базы, с грузом | m2 | мм | 255 |
Рабочий коридор (Ast) с поддоном 1000 х 1200 мм | Ast | мм | 5095 |
Рабочий коридор (Ast) с поддоном 800 х 1200 мм | Ast | мм | 4895 |
Радиус поворота | Wa | мм | 3310 |
Минимальное растояние между центрами вращения | b13 | мм | 1260 |
Эксплуатационные Характеристики | |||
Скорость хода. с грузом / без груза | кМ/ч | 23.0/27.5 | |
Скорость подъема, с грузом / без груза | м/с | 0.44/0.47 | |
Скорость опускания, с грузом / без груза | м/с | 0.55/0.55 | |
Тяга буксирования, с грузом / без груза (60 мин.) | H | 50000/23000 | |
Способность преодоления наклона, с грузом / без груза | % | 27,0/25,0 | |
Время разгона, с грузом / без груза (0-10м) | сек | 6,8/5,6 | |
Рабочий тормоз (механич., гидравлич., электро) | Гидравл. | ||
Двигатель ДВС | |||
Производитель/Тип | Mitsubishi/S6S | ||
Номинальная выходная мощность по ISO 1585 | кВт | 70.0 | |
Номинальные обороты по DIN 70 020 | об/мин | 2300 | |
Число цилиндров/ объем | /см3 | 6/4996 | |
Расход топлива по циклу VDI | л/ч | ||
Разное | |||
Тип управления ходом | Автомат 2/2 | ||
Рабочее давление для навесного оборудования | Бар | 191 | |
Поток масла для навесного оборудования | л/мин | ||
Уровень шума, среднее значение на рабочем месте | дБ(А) | ||
Конструкция буксирного устройства/ no DIN |

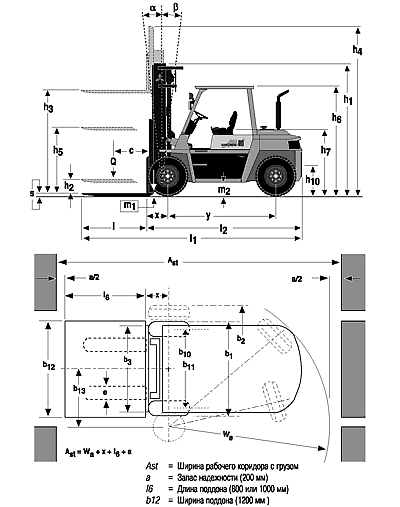

- h1 Высота с опущенной мачтой
- h2 Свободный ход
- hЗ Стандартная высота подъёма
- h4 Рабочая высота
- h5 Специальный свободный ход
- Q Номинальная г/п
- с Центр тяжести (смещение)
Характеристики мачт | |||
FD60 | |||
Тип Мачты | h3, мм | h1, мм | h4, мм |
Симплекс | 3000 | 2570 | 4280 |
3300 | 2720 | 4580 | |
3500 | 2820 | 4780 | |
3700 | 2920 | 4980 | |
4000 | 3070 | 5280 | |
4500 | 3320 | 5780 | |
5000 | 3670 | 6280 | |
5500 | 3920 | 6780 | |
6000 | 4170 | 7280 | |
6500 | 4420 | 7780 | |
6600 | 4470 | 7880 | |
7000 | 4670 | 8280 | |
Триплекс | 3700 | 2375 | 4980 |
4000 | 2475 | 5280 | |
4300 | 2575 | 5580 | |
4500 | 2645 | 5790 | |
4700 | 2725 | 5980 | |
5000 | 2825 | 6280 | |
5500 | 3075 | 6780 | |
6000 | 3245 | 7290 | |
6500 | 3425 | 7780 | |
7000 | 3575 | 8280 | |
7500 | 3745 | 8790 | |
8000 | 3925 | 9280 |
